詳細說明
QR264-188通用規格]
寬度264 高度188
電機卷線部絕緣等級: F類,絕緣耐壓: 1分鐘1500V ,絕緣電阻: 10MΩ以上(500VDC)
其他
構造:外轉子型，勵磁方式:3相
(注)標稱扭矩為安裝在熱容量足夠大的金屬機座.上時的數值。
位置分辨率為建議值，根據驅動器設定。
負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。
表中,如無明確說明則表示為200-230VAC電源。
扭矩
峰值扭矩480N.m 持續扭矩175N.m
轉速
最大轉速2.5rps 額定轉速1.5rps
電流
連續電流7.2A 峰值電流20A
絕對精度
普通版±20″（角秒） 高精度版±6″（角秒）
重復定位精度±1″（角秒）
靜態允許負載
軸向負荷 徑向負荷
N N Nm
正轉 逆轉
50000 20000 400
負載安裝面
平面度
15μm

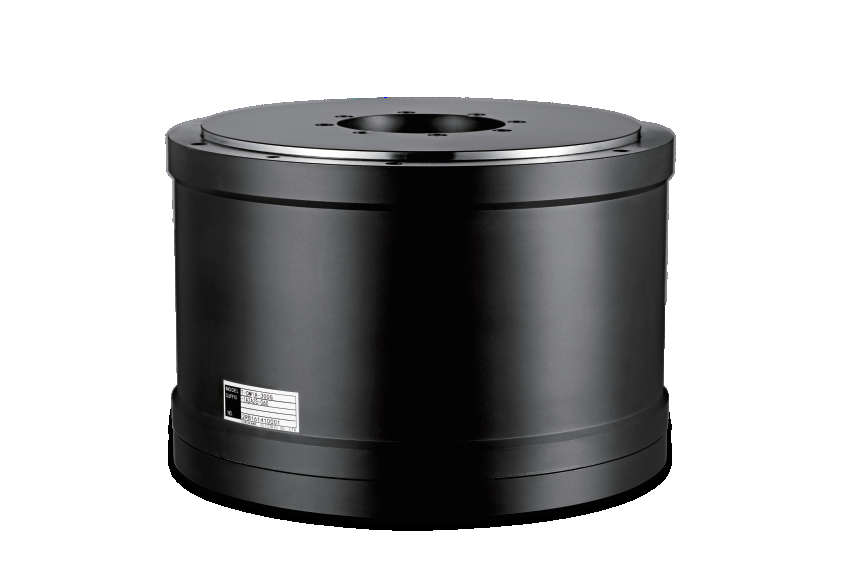

DD馬達重量
材質鋼
51.5kg
[QR284-266通用規格]
寬度284 高度266
電機卷線部絕緣等級: F類,絕緣耐壓: 1分鐘1500V ,絕緣電阻: 10MΩ以上(500VDC)
其他
構造:外轉子型，勵磁方式:3相
(注)標稱扭矩為安裝在熱容量足夠大的金屬機座上時的數值。
位置分辨率為建議值，根據驅動器設定。
負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。
表中，如無明確說明則表示為200-230VAC電源。
扭矩
峰值扭矩600N.m 持續扭矩280N.m
轉速
最大轉速1.5rps 額定轉速1rps
電流
連續電流9A 峰值電流20A
絕對精度
普通版±40″（角秒）
重復定位精度±1″（角秒）
靜態允許負載
軸向負荷 徑向負荷
N N Nm
正轉 逆轉
50000 20000 600
負載安裝面
平面度
15μm
DD馬達重量
材質鋼
43.3kg
