詳細說明

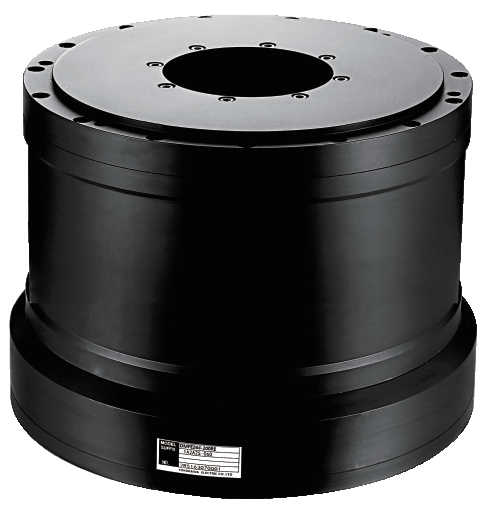

[QR284-188通用規格]
寬度284 高度188
電機卷線部絕緣等級: F類，絕緣耐壓: 1分鐘1500V，絕緣電阻: 10MΩ以上(500VDC)
其他
構造:外轉子型，勵磁方式:3相
(注)標稱扭矩為安裝在熱容量足夠大的金屬機座上時的數值。
位置分辨率為建議值，根據驅動器設定。
負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。
表中，如無明確說明則表示為200-230VAC電源。
扭矩
峰值扭矩250N.m 持續扭矩100N.m
轉速
最大轉速2rps 額定轉速1.2rps
電流
連續電流4.2A 峰值電流10.5A
絕對精度
普通版±20″（角秒） 高精度版±6″（角秒）
重復定位精度±1″（角秒）
靜態允許負載
軸向負荷 徑向負荷
N N Nm
50000 20000 600
負載安裝面
平面度
15μm
DD馬達重量
材質鋼
43.3kg
DD馬達常備庫存：
QR0040-048
QR060-026
QR060-060
QR080-067
QR085-033
QR100-061
QR112-065
QR135-088
QR140-095
QR140-120
QR140-188
QR160-096
QR160-115
QR164-093
QR170-050
QR170-056
QR170-100
QR170-128
QR176-170
QR224-043
QR224-062
QR240-197
QR264-113
QR264-138
QR264-188
QR280-095
QR280-145
QR284-188
QR284-266
QR291-090
QR300-065
QR300-075
QR375-150
QR375-200
QR570-170
QR760-188
